Bariery mostowe to trzy różne urządzenia: bariera ochronna zatrzymuje pojazd przed zjechaniem z obiektu, balustrada chroni pieszych i rowerzystów przed upadkiem, a barieroporęcz łączy obie funkcje tam, gdzie nie da się ich rozdzielić. Barierę dobiera się według poziomu powstrzymywania z normy PN-EN 1317 (na mostach najczęściej H2 albo H4b), a balustradę według wysokości: co najmniej 1,1 m przy chodniku, 1,2 m przy drodze dla rowerów i 1,3 m nad torami.
- Barieroporęcz U-11b stosuje się, gdy nie da się postawić osobno bariery i balustrady.
- Balustrada mostowa: szczebliny pionowe co najwyżej co 0,14 m, dolny element do 0,12 m nad chodnikiem.
- Od lutego 2026 r. o balustradzie decyduje ryzyko groźnego upadku, a nie dawny próg 0,5 m nad terenem.
- Bariery i balustrady na nowym obiekcie projektuje się na co najmniej 25 lat.
Bariery mostowe: trzy rodzaje zabezpieczeń na obiekcie
Ministerialny katalog WR-M-21-2 wymienia trzy elementy chroniące użytkowników mostu. Balustrada stoi na krawędzi pomostu i zabezpiecza ludzi na chodniku. Barieroporęcz też stoi na krawędzi, ale chroni pieszych i pojazdy, gdy brak osobnej bariery. Bariera ochronna oddziela chodnik od jezdni albo dzieli kierunki ruchu. To samo rozróżnienie znajdziesz w opracowaniu o tym, jakie są rodzaje barier drogowych poza mostami.
| Element | Kogo chroni | Gdzie stoi | Czym się go opisuje |
|---|---|---|---|
| Bariera ochronna (U-14a metalowa, U-14b betonowa) | pojazdy | na skraju obiektu, między jezdnią a chodnikiem, w pasie dzielącym | poziom powstrzymywania, szerokość pracująca W, ASI (PN-EN 1317) |
| Barieroporęcz (U-11b) | pojazdy i pieszych | na krawędzi obiektu | jak bariera, plus wysokość poręczy |
| Balustrada (U-11a) | pieszych, rowerzystów, osoby na hulajnogach | na krawędzi chodnika lub drogi dla rowerów | wysokość, prześwity, poręcz |
Barieroporęcze mostowe: kiedy zamiast bariery i balustrady
Na obiektach mostowych, a także w innych miejscach, gdzie nie ma możliwości oddzielnego stosowania barier i balustrad, a zachodzi konieczność zastosowania ochrony ruchu pieszego i kołowego, można stosować barieroporęcze.Załącznik nr 4 do rozporządzenia w sprawie warunków technicznych dla znaków i urządzeń BRD, pkt 5.3

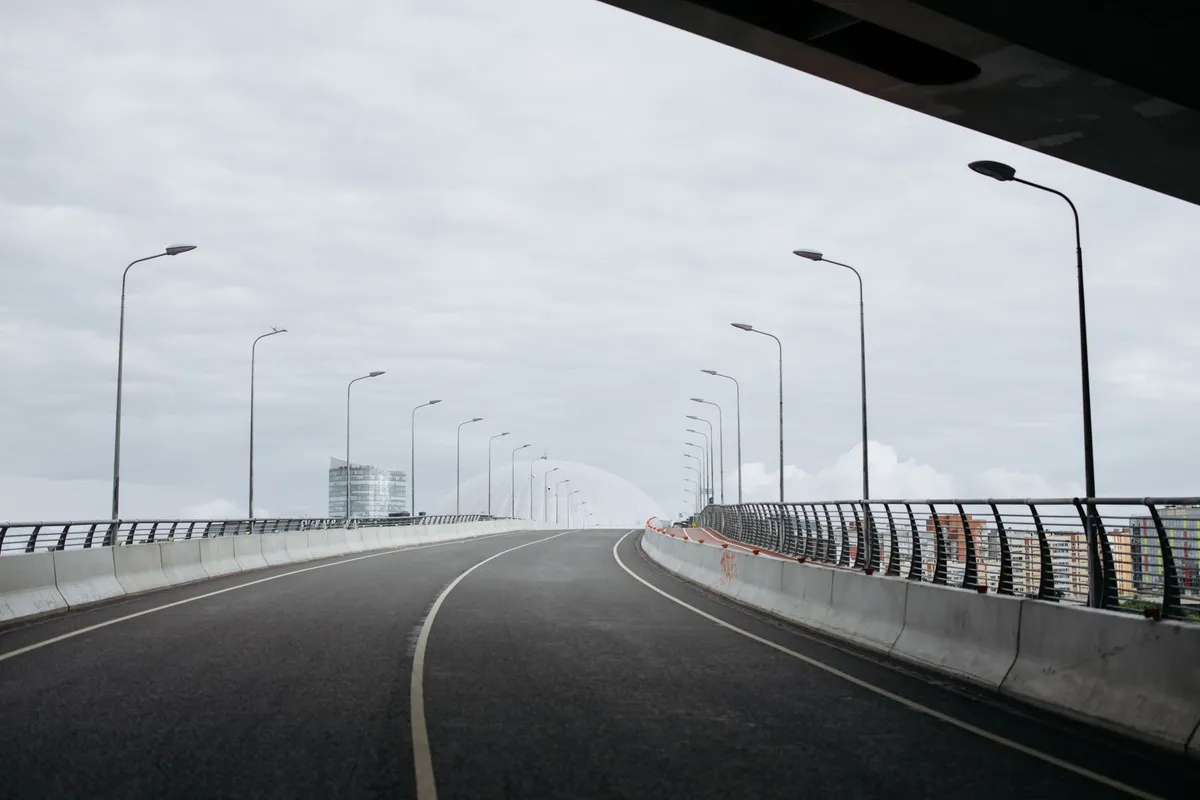

Rozporządzenie pokazuje dwie odmiany barieroporęczy U-11b: przekładkową i bezprzekładkową. W pierwszej prowadnica jest odsunięta od słupka przekładką, w drugiej przykręcona bezpośrednio do słupka. Podobną rolę pełni betonowa bariera z poręczą na koronie. Dla niej rozporządzenie wprost odsyła w sprawie wysokości poręczy do wymagań dla balustrad (zał. 4 pkt 7.1).

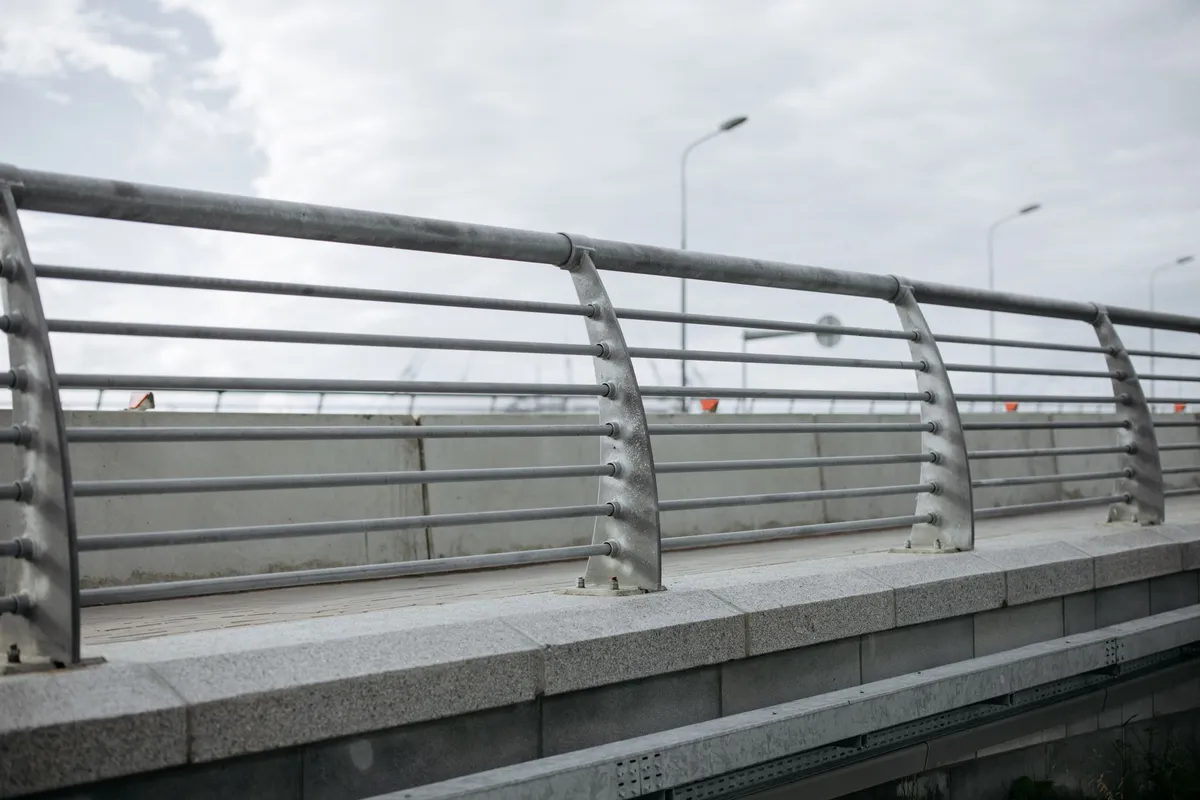

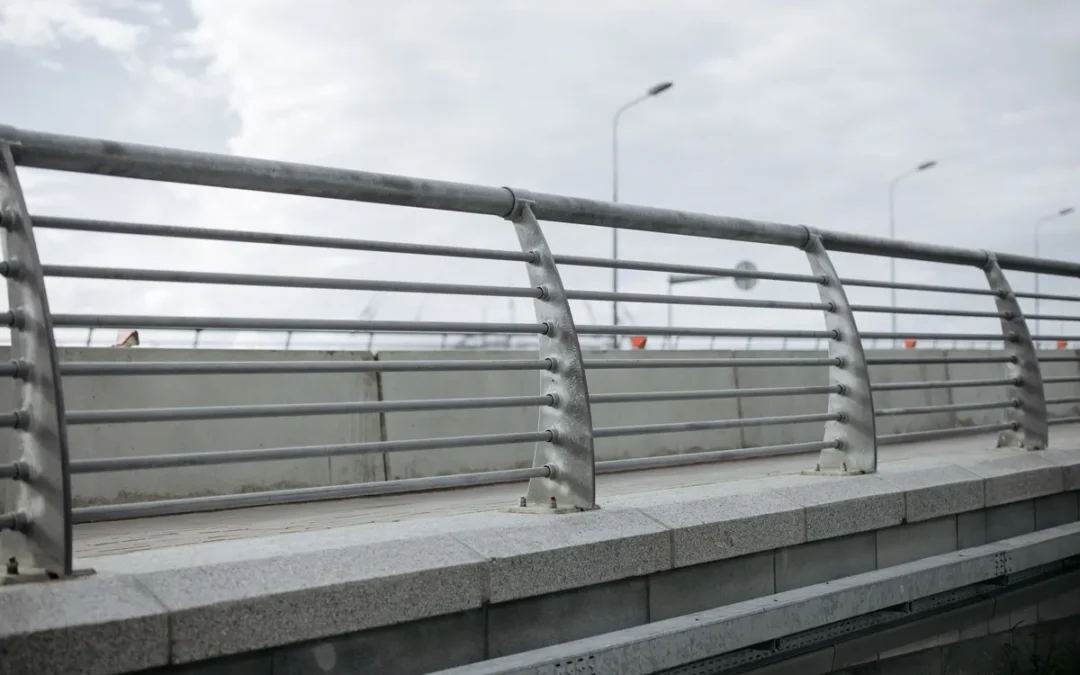

Balustrady mostowe: wysokość, prześwity, poręcz
Wymagania dla balustrady mostowej wynikają z punktu 5.2 załącznika nr 4 do rozporządzenia o warunkach technicznych dla urządzeń BRD. Na obiektach mostowych, na których dopuszcza się ruch pieszych, balustrada jest obowiązkowa. Jej typowy wzór to balustrada U-11a, której budowę opisujemy też we wpisie o balustradzie szczeblinkowej U-11a.
- Wysokość minimalna: 1,1 m przy chodnikach, 1,2 m przy drogach dla rowerów, 1,3 m przy chodnikach nad liniami kolejowymi i tramwajowymi.
- Wypełnienie: poza poręczą i słupkami wyłącznie elementy pionowe w rozstawie nie większym niż 0,14 m. Dopuszcza się balustrady pełnościenne.
- Dół balustrady: dolny element łączący szczebliny nie wyżej niż 0,12 m nad chodnikiem.
Katalog WR-M-21-2 dodaje szczegóły przejęte z uchylonego w 2022 r. rozporządzenia o obiektach inżynierskich: poręcz przy ruchu pieszych i rowerów co najmniej 8 cm, słupki w rozstawie do 2,5 m. Na obiektach położonych do 1000 m od szkół, przedszkoli i terenów rekreacyjnych balustrada powinna utrudniać wspinanie się i zsuwanie po poręczy. Nad torami zasilanymi z sieci napowietrznej uzupełnia się ją osłonami przeciwporażeniowymi. Katalog jest wzorcem rekomendowanym do dobrowolnego stosowania, więc zamawiający wpisuje te wartości do specyfikacji.
Stal, aluminium, płaskowniki
Urządzenia zabezpieczające ruch pieszych mogą być wykonane z betonu lub metalu (zał. 4 pkt 5.1), bez wskazania gatunku. Dominuje stal cynkowana ogniowo. Balustrady mostowe aluminiowe przy tej samej objętości ważą około trzy razy mniej. W balustradzie mostowej z płaskowników szczebliny są z płaskownika, a prześwit 0,14 m obowiązuje tak samo.
Bariery ochronne mostowe i poziom powstrzymywania H2
Na drogach projektuje się bariery klasyfikowane według Polskiej Normy dotyczącej systemów ograniczających drogę (§ 88 ust. 3 rozporządzenia o przepisach techniczno-budowlanych dla dróg publicznych), czyli PN-EN 1317. Norma nie podaje wymiarów ani materiału. Klasyfikuje działanie bariery: poziom powstrzymywania (N1, N2, H1, H2, H3, H4a, H4b), szerokość pracującą (W1 do 0,6 m, …, W8 do 3,5 m) i poziom intensywności zderzenia A, B lub C. Poziom H2 sprawdza się m.in. testem TB51: autobus 13 t, 70 km/h, kąt 20°. Bariery energochłonne mostowe to stalowe bariery ochronne przebadane według tej normy, kotwione w kapie obiektu (więcej w tekście o barierach energochłonnych).
poziom intensywności zderzenia, określony współczynnikiem ASI, był nie większy niż A, a w trudnych warunkach lub w przypadku stosowania barier o podwyższonych poziomach powstrzymywania – nie większy niż B.§ 90 ust. 1 pkt 3 rozporządzenia Ministra Infrastruktury z 24 czerwca 2022 r., Dz.U. 2022 poz. 1518
Przy prędkości dopuszczalnej do 90 km/h odkształcona bariera może wejść w chodnik lub drogę dla rowerów na moście, jeśli zostanie co najmniej 1,00 m wolnej przestrzeni (§ 90 ust. 2). Lico bariery stoi co najmniej 0,50 m od krawędzi utwardzonego pobocza, a bez pobocza 1,00 m od pasa ruchu dróg A, S, GP, G i Z oraz 0,75 m na drogach L i D (§ 89 ust. 1). Przy krawężniku od 0,12 m wystarcza 0,50 m (§ 89 ust. 2).
Szczegółowe zasady doboru podają „Wytyczne stosowania drogowych barier ochronnych na drogach krajowych” GDDKiA z 2010 r., na które powołują się specyfikacje techniczne zarządców. Tabela 5 tych wytycznych podaje minimalne poziomy dla obiektów mostowych o świetle powyżej 10 m. Pełną procedurę omawiamy w artykule wytyczne stosowania barier ochronnych, a poniżej możesz ją przejść dla swojego obiektu.
Kotwienie i dylatacje
Według wytycznych GDDKiA bariery inne niż betonowe wylewane na miejscu mocuje się kotwiącymi połączeniami śrubowymi, a konstrukcję sprawdza na siły z badań zderzeniowych. Nad dylatacją odcinki łączy się tak, by pracowały bez utraty poziomu powstrzymywania. Na kapie z barierą zaleca się krawężnik 8–10 cm. Na barierze stalowej zaleca się elementy odblaskowe U-1c (czerwone po prawej, białe po lewej), na prostych co najwyżej co 50 m (zał. 4 pkt 2.1).
Siatki i osłony na wiaduktach
Urządzenia zabezpieczające pieszych i rowerzystów stosuje się tam, gdzie grozi im upadek z wysokości, najechanie lub porażenie prądem (§ 92). Prześwity między równoległymi wiaduktami zamyka się siatkami mostowymi albo osłonami pionowymi. Tioman wykonał takie zabezpieczenia dla GDDKiA w Poznaniu na drogach A2, DK25, S11, S8 i S5, na ponad 1200 m², mocując je do barier energochłonnych lub do kapy obiektu. Zakres usługi opisuje strona zabezpieczanie prześwitów na wiaduktach.
Montaż balustrad mostowych i trwałość
Przepisy techniczno-budowlane wymagają, by przewidywany okres użytkowania bariery ochronnej, balustrady, krawężnika i belki podporęczowej na nowym obiekcie był nie krótszy niż 25 lat (§ 106 ust. 1). Obiekt projektuje się tak, by te elementy dało się wymienić. Montaż balustrad mostowych to kotwienie słupków w kapie lub belce podporęczowej i ciągła poręcz z przerwami tylko na dylatacjach. Przeglądy wychwytują korozję, luźne łączniki, wygięte szczebliny powiększające prześwit i balustrady, które nie mogą wydłużać się pod wpływem temperatury.
Przy obiekcie stają też konstrukcje drogowe pod znaki. Powyżej 50 km/h muszą być bezpieczne biernie, inaczej osłania się je barierą (§ 87).
Dane z raportu Komendy Głównej Policji za 2025 r. Śmiercią skończyło się 22% najechań na drzewo i 13% najechań na barierę. Wytyczne GDDKiA przypominają, że bariera też jest przeszkodą, więc stawia się ją tam, gdzie jej brak miałby gorsze skutki.
Bariery mostowe i balustrady od Tioman
Tioman produkuje bariery i wygrodzenia w Ostaszewie pod Toruniem i montuje bariery energochłonne. Balustrady szczeblinkowe wykonujemy w ocynku albo malowane, także w wymiarach niestandardowych.
Wygrodzenia przy chodnikach poza mostami opisujemy we wpisie o barierach chodnikowych.
Najczęstsze pytania
Czym różni się barieroporęcz mostowa od balustrady mostowej?
Balustrada chroni tylko pieszych i rowerzystów przed upadkiem. Barieroporęcz U-11b łączy funkcję bariery ochronnej i balustrady, więc zatrzymuje też pojazd. Stosuje się ją, gdy na obiekcie nie da się postawić tych urządzeń osobno (zał. 4 pkt 5.3).
Jaki poziom powstrzymywania (np. H2) stosuje się na mostach?
Według tabeli 5 wytycznych GDDKiA na obiektach o świetle powyżej 10 m najczęściej H2. Przy prędkości obliczeniowej co najmniej 100 km/h i najwyższym poziomie zagrożenia pod obiektem wymagany jest H4b, a na drogach poniżej 100 km/h z małym ruchem ciężarowym i niższym zagrożeniem wystarcza H1.
Ile waży balustrada mostowa?
Ciężar zależy od przekrojów. Stalowa balustrada 1,1 m z poręczą z rury Ø 88,9 × 3,2 mm, słupkami z płaskownika 80 × 20 mm co 2 m i szczeblinami z pręta Ø 20 mm waży około 35–40 kg na metr. Dla własnych wymiarów użyj kalkulatora w artykule.
Z czego wykonuje się balustrady mostowe: stal czy aluminium?
Przepisy dopuszczają metal i beton. Dominuje stal cynkowana ogniowo, aluminium jest około trzy razy lżejsze. Wymagania co do wysokości i prześwitów są te same.
Jak montuje się bariery i balustrady na obiektach mostowych?
Słupki balustrady kotwi się w kapie lub belce podporęczowej co najwyżej co 2,5 m. Bariery stalowe mocuje się kotwiącymi połączeniami śrubowymi, a na dylatacjach łączy tak, by mogły swobodnie się odkształcać.
Gdzie pobrać rysunki DWG barier mostowych?
Rysunki DWG konkretnego systemu bariery udostępnia jego producent, bo geometria i kotwienie muszą odpowiadać wersji, która przeszła badania zderzeniowe. Tioman publikuje w dziale do pobrania katalog PDF oraz instrukcje montażu i użytkowania balustrad i ogrodzeń.
Źródła
- Rozporządzenie MI z 24 czerwca 2022 r. w sprawie przepisów techniczno-budowlanych dotyczących dróg publicznych, Dz.U. 2022 poz. 1518, § 87–90, § 92, § 106. Dziennik Ustaw (ELI)
- Rozporządzenie MI w sprawie warunków technicznych dla znaków i urządzeń BRD, tekst jednolity Dz.U. 2019 poz. 2311, załącznik nr 4, pkt 2.1, 5.1–5.3, 7.1. Dziennik Ustaw (ELI)
- Rozporządzenie MI z 14 stycznia 2026 r. zmieniające warunki techniczne dla znaków i urządzeń BRD, Dz.U. 2026 poz. 132 (nowe brzmienie pkt 5.2 i 7.1 zał. 4). Dziennik Ustaw (ELI)
- Ministerstwo Infrastruktury, WR-M-21-2 „Katalog typowych konstrukcji drogowych obiektów mostowych i przepustów. Część 2”, 2020, rozdz. 5.5 i 6.6.5. gov.pl
- GDDKiA, „Wytyczne stosowania drogowych barier ochronnych na drogach krajowych”, załącznik do zarządzenia nr 31 z 23.04.2010, pkt 2.3, 4.2 i 7. archiwum.gddkia.gov.pl
- Wolny R., Bruski D. i in., Materials 2022, 15(14), 4926 (parametry testu TB51). PMC
- Komenda Główna Policji, „Wypadki drogowe w Polsce w 2025 roku”. statystyka.policja.pl
