Balustrada U-11a: wymiary, wysokość, ciężar i zasady stosowania

Balustrada U-11a (w wyszukiwarce często „balustrada u11a”) to urządzenie bezpieczeństwa ruchu drogowego, które chroni pieszych, rowerzystów i użytkowników hulajnóg przed upadkiem z wysokości. Stosuje się ją na mostach, kładkach, schodach i pochylniach. Musi mieć co najmniej 1,1 m wysokości przy chodniku, 1,2 m przy drodze dla rowerów i 1,3 m nad torami, a szczebliny co najwyżej 0,14 m rozstawu.

Co to jest balustrada U-11a

Symbol U-11a nadaje balustradzie rozporządzenie Ministra Infrastruktury w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego (załącznik nr 4, część 5 „Urządzenia zabezpieczające ruch pieszych i rowerzystów”). Razem z poręczami, barieroporęczami U-11b i ogrodzeniami U-12 bywa nazywana balustradą drogową, choć każde z tych urządzeń ma inne zadanie. Przegląd całej grupy, łącznie z barierami ochronnymi dla pojazdów, znajdziesz w artykule rodzaje barier drogowych.

Zadanie balustrady U-11a określa pierwszy akapit pkt 5.2, który od 19 lutego 2026 r. brzmi tak:

Wcześniej przepis podawał prosty próg: balustradę stosowało się, gdy chodnik lub droga dla rowerów leżały wyżej niż 0,5 m nad terenem. Obecne brzmienie nawiązuje do § 92 przepisów techniczno-budowlanych dla dróg publicznych (wysokie prawdopodobieństwo groźnego upadku). Liczą się skutki upadku, a nie centymetry.

Gdzie stosuje się balustradę U-11a

Pkt 5.2 wymienia miejsca, w których umieszcza się balustrady dla pieszych:

• obiekty mostowe, na których dopuszcza się ruch pieszych, w tym wiadukty i kładki dla pieszych,
• przepusty bez barier, jeżeli różnica wysokości między poboczem a poziomem cieku przekracza 1,8 m,
• schody z nasypów i pochylnie,
• otoczenie wejść i wjazdów do podziemia w strefie ruchu pieszego,
• inne miejsca zagrożone upadkiem, np. chodnik wzdłuż skarpy albo koryta potoku.

Droga dla pieszych o pochyleniu podłużnym ponad 6%, ale nie większym niż pochylenie niwelety jezdni, może obyć się bez pochylni i schodów tylko z poręczą albo balustradą z poręczą i miejscem do odpoczynku poza chodnikiem (§ 31 ust. 2 rozporządzenia Dz.U. 2022 poz. 1518).

Wymiary i wysokość balustrady U-11a

Pierwsze z trzech wymagań wymiarowych dotyczy wysokości:

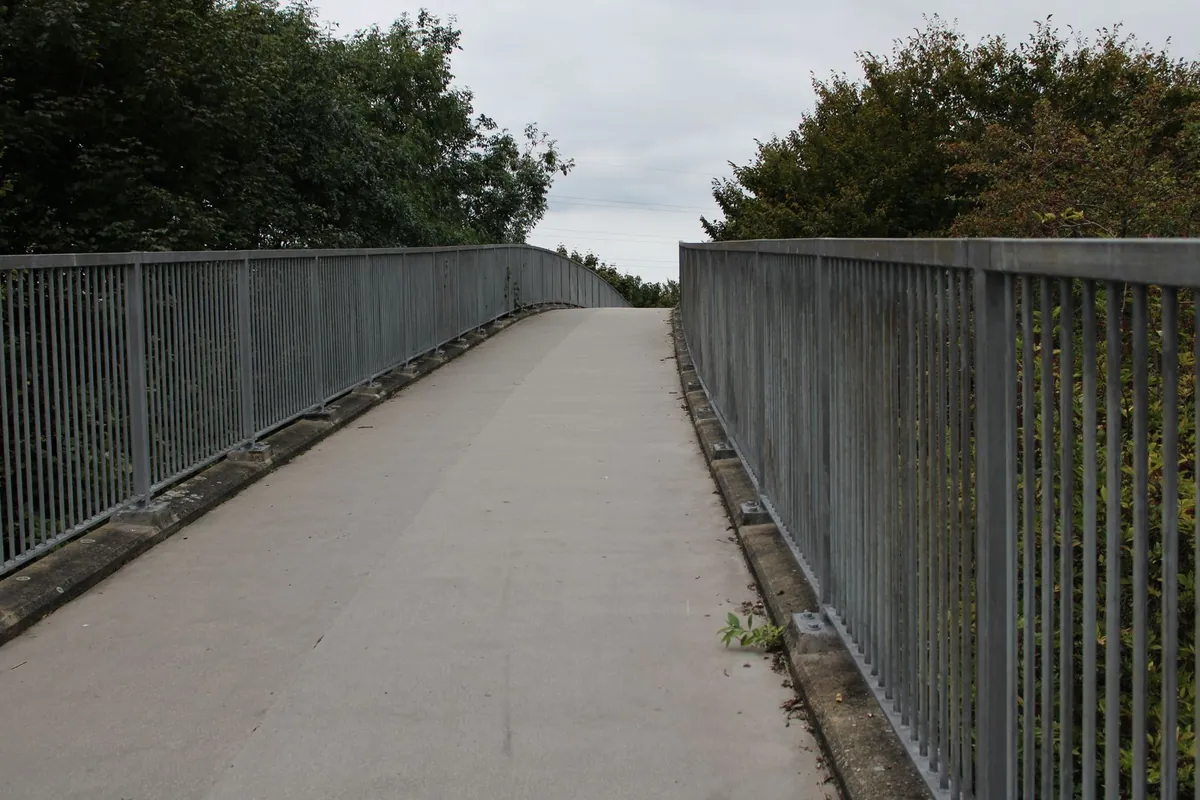

Drugie dotyczy wypełnienia. Balustrada chroniąca pieszych, oprócz poręczy i słupków, ma się składać wyłącznie z elementów pionowych (szczeblin) o rozstawie nie większym niż 0,14 m. Poziomych prętów w wypełnieniu więc się nie stosuje. Przepis nie mówi, czy 0,14 m to rozstaw osiowy, czy prześwit. Bezpieczniej przyjąć rozstaw osiowy, bo wtedy prześwit między szczeblinami wychodzi jeszcze mniejszy. Trzecie wymaganie: dolny poziomy element łączący szczebliny nie może być wyżej niż 0,12 m nad chodnikiem. Zamiast szczeblin można zastosować balustradę pełnościenną.

Ciężar balustrady U-11a: ile waży przęsło

Przepisy nie określają masy balustrady. Można ją policzyć z masy profili. Dla rur stalowych stosuje się wzór M = (D − t) × t × 0,02466 kg/m, gdzie D to średnica zewnętrzna, a t grubość ścianki w milimetrach (gęstość stali 7,85 kg/dm³). Masy profili, z których najczęściej składa się balustrada U-11a:

Przykład: przęsło 2,0 m o wysokości 1,1 m z rury 48,3 × 2,0 mm i szesnastoma szczeblinami z pręta fi 16 waży razem ze słupkiem około 37 kg stali. Ze szczeblinami z rury 20 × 1,5 mm wychodzi około 23 kg. Do tego dochodzą cynk, farba, kotwy albo część słupka w betonie.

Balustrada U-11a, barieroporęcz U-11b i bariera U-12a: różnice

Balustradę U-11a często myli się z wygrodzeniami dla pieszych, które oddzielają chodnik od jezdni, np. przy szkołach. Według rozporządzenia to zadanie ogrodzeń. Bariery U-12a (ogrodzenia segmentowe) stosuje się, żeby oddzielić pieszych od jezdni, nie dopuścić do przechodzenia w miejscu niedozwolonym i skierować ich na przejście. Mają od 0,80 do 1,20 m wysokości i barwę szarą albo żółtą. Szczegóły opisujemy w tekście o ogrodzeniu U-12a i w poradniku o barierach chodnikowych.

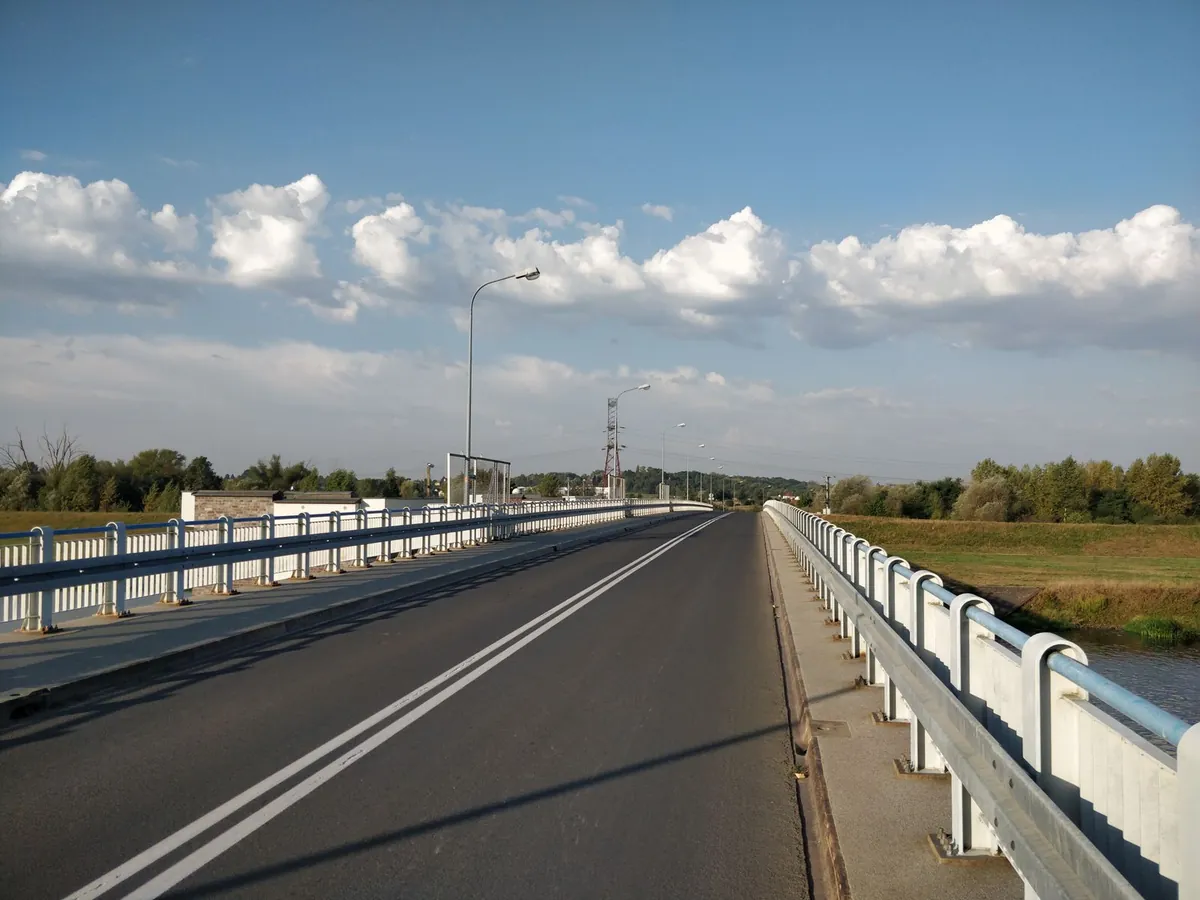

Barieroporęcz łączy prowadnicę bariery ochronnej z poręczą dla pieszych. Pkt 5.3 dopuszcza ją tam, gdzie nie da się postawić osobno bariery i balustrady, a trzeba chronić ruch pieszy i kołowy. Gdy miejsca wystarcza, od strony jezdni stoi bariera ochronna, a na krawędzi chodnika balustrada mostowa. Jak dobiera się bariery dla pojazdów, opisujemy w artykułach o barierach mostowych i wytycznych stosowania barier ochronnych.

Inną rzeczą jest balustrada z przepisów BHP na budowie: deska krawężnikowa 0,15 m i poręcz na wysokości 1,1 m (§ 15 ust. 2 rozporządzenia o BHP przy robotach budowlanych). Piszemy o niej przy okazji zabezpieczenia wykopu.

Balustrady mostowe i drogowe: co musi wiedzieć zarządca i projektant

Balustrada należy do urządzeń bezpieczeństwa ruchu drogowego, więc jej lokalizację pokazuje plan sytuacyjny w projekcie organizacji ruchu (§ 5 ust. 1 pkt 2 lit. a rozporządzenia w sprawie zarządzania ruchem). Na drogowym obiekcie inżynierskim minimalny przewidywany okres użytkowania balustrady wynosi 25 lat (§ 106 ust. 1 pkt 3 lit. b rozporządzenia Dz.U. 2022 poz. 1518).

Szczeliny między równoległymi konstrukcjami wiaduktów TIOMAN zabezpiecza siatkami i osłonami w ramach usługi zabezpieczania prześwitów na wiaduktach.

Balustrady szczeblinkowe U-11a w ofercie TIOMAN

Każda balustrada U-11a z naszej oferty jest stalowa, ocynkowana i malowana proszkowo w dowolnym kolorze z palety RAL. Wersje przykręcane na kołki montażowe mają 1,1 m i 1,2 m wysokości, czyli odpowiadają minimum dla chodnika i drogi dla rowerów. Wersje 1,6 m betonuje się w gruncie, pilnując wymaganej wysokości nad chodnikiem.

Inne wymiary i kolory wykonujemy na zamówienie. Pełny wybór urządzeń znajdziesz w kategorii bariery i wygrodzenia, a wycenę przygotuje dział handlowy.
