Wysokość znaku drogowego: zasady montażu i przepisy

Wysokość znaku drogowego mierzy się od powierzchni terenu do dolnej krawędzi tarczy, a gdy pod znakiem jest tabliczka, do jej dolnej krawędzi. Znaki ostrzegawcze, zakazu, nakazu i informacyjne montuje się co najmniej 2,00 m nad ziemią, w obszarze zabudowanym na chodniku albo nad chodnikiem co najmniej 2,20 m, a nad jezdnią co najmniej 5,00 m. Znak na słupku przeszkodowym lub innym urządzeniu bezpieczeństwa ruchu wisi na wysokości 0,90–1,20 m.

Wysokość znaku drogowego od ziemi: jak się ją mierzy

Przepisy o wysokości montażu znaków drogowych znajdują się w rozporządzeniu Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach. Wysokości są w załączniku nr 1, w punkcie 1.5.3 „Odległość znaków od jezdni oraz wysokość ich umieszczania”. Ustawa Prawo o ruchu drogowym ich nie podaje, tylko upoważnia ministra właściwego do spraw transportu do określenia warunków technicznych w rozporządzeniu (art. 7).

Mierzy się zawsze odległość od terenu do dolnej krawędzi znaku lub jej najniżej położonego punktu. W trójkącie ostrzegawczym jest to dolny bok, w odwróconym trójkącie A-7 wierzchołek, w znaku okrągłym najniższy punkt koła. Kilka dalszych zasad z tego samego punktu rozporządzenia:

• Gdy na jednym słupku wiszą dwa znaki kategorii A, B, C, D lub F, wysokość z tabeli dotyczy dolnej krawędzi niższego z nich.
• Tabliczka pod znakiem liczy się jak część znaku. Na ulicach w obszarze zabudowanym przez niżej umieszczony znak rozumie się także tabliczki, a poza obszarem zabudowanym i na drogach niebędących ulicami uwzględnia się dolną krawędź tabliczki. W praktyce wysokość mierzysz więc do spodu najniższej tabliczki.
• Znaki ustawiane przez policję przy zabezpieczeniu miejsca wypadku mogą stać na poziomie nawierzchni jezdni.
• Znak na zaporze, za zaporą albo na tablicy prowadzącej nie może być niżej niż górna krawędź tej zapory lub tablicy.

Odległość tarczy od jezdni, odstępy między znakami i stronę drogi opisujemy w tekście o zasadach umieszczania znaków drogowych. Wielkość tarcz, od której zależy wysokość górnej krawędzi znaku, omawiamy w artykule o wymiarach znaków drogowych.

Tabela: wysokość znaków drogowych według rozporządzenia

Poniżej pełna treść tabeli 1.11 w brzmieniu nadanym rozporządzeniem z 14 października 2022 r. (Dz.U. 2022 poz. 2377), uzupełniona o przypisy, które w praktyce zmieniają wynik. Wartości są w metrach.

Przypisy do tabeli wprowadzają wyjątki. Znak F-11 „kierunki na pasie ruchu” umieszcza się na wysokości 5,00 m, bo wisi nad pasem. Tablice F-14a do F-14f wolno umieścić już od 0,50 m. Słupki wskaźnikowe G-1 przed przejazdem kolejowym zaczynają się na wysokości 1,00 m na ulicach i 0,50 m na pozostałych drogach. Minimum 5,00 m nad jezdnią nie dotyczy znaków na elementach obiektów inżynierskich o obniżonej skrajni, czyli na przykład na wiadukcie nad niższą drogą. Wysokość 0,90–1,20 m nie obowiązuje na azylach dla pieszych i wysepkach kanalizujących ruch w obrębie przejść dla pieszych.

Minimalna i maksymalna wysokość znaku drogowego

Minimalna wysokość znaku drogowego dla kategorii A, B, C, D, F i G to 2,00 m, a w obszarze zabudowanym na chodniku albo nad nim 2,20 m. Niżej wolno zejść tylko w sytuacjach z przypisów albo z opisów poszczególnych znaków.

Maksymalnej wysokości znaku drogowego dla znaków ostrzegawczych, zakazu, nakazu i informacyjnych rozporządzenie nie podaje. Ogranicza ją wymóg widoczności znaku. Górną granicę mają tylko trzy grupy:

• drogowskazy i tablice z trzeciego wiersza tabeli (E-13, E-15, E-16, E-17a, E-18a, E-4, E-5 do E-12, E-19a do E-22) w obszarze zabudowanym: najwyżej 2,50 m,
• znaki na urządzeniach bezpieczeństwa ruchu lub za nimi: najwyżej 1,20 m,
• znaki szlaków rowerowych kategorii R: najwyżej 2,5 m (pkt 8.2 załącznika nr 1).

Ciekawy przypadek to rysunki pomocnicze. Rysunek 1.5.7 lit. h pokazuje drogowskazy E-1, E-2 i E-14 na ulicy z wymiarem 2,20–2,50 m, choć w tabeli dla tej grupy jest tylko minimum. Rysunek lit. d pokazuje duży drogowskaz E-3 na wysokości min. 2,00 m, a tabela dla dużych strzał podaje min. 0,70 m. Tekst rozporządzenia rozstrzyga to zdaniem, że wysokość E-3 dobiera się tak, aby zapewnić jak najlepszą widoczność drogowskazu, nie pogarszając warunków widoczności na skrzyżowaniu. Niska strzała nie może więc zasłaniać kierowcom widoku na wlocie skrzyżowania.

Znak nad chodnikiem i drogą dla rowerów

Na chodniku znak stoi tam, gdzie chodzą ludzie, dlatego w obszarze zabudowanym wymagane jest 2,20 m. Od nowelizacji z 2022 r. ta sama wartość dotyczy znaku nad chodnikiem, czyli na przykład tarczy wystającej z wysięgnika albo z elewacji budynku nad pasem dla pieszych. Wcześniej przypis mówił tylko o znaku umieszczonym na chodniku.

Dla dróg dla rowerów pkt 1.5.3 ma osobny akapit. Znak przy drodze dla rowerów ustawia się co najmniej 0,50 m od jej krawędzi. Znak umieszczony nad drogą dla rowerów musi wisieć co najmniej 2,50 m nad nawierzchnią. Znaki na drogach dla rowerów mogą stać niżej, od 1 m do dolnej krawędzi, ale jeśli odbywa się tam ruch pieszych, co najmniej 2,20 m. Znaki szlaków rowerowych kategorii R umieszcza się na wysokości od 1 m do 2,5 m, a przy ruchu pieszych co najmniej 2,2 m (pkt 8.2 załącznika nr 1).

Przy budowie albo przebudowie drogi warto pamiętać o drugim akcie. Rozporządzenie w sprawie przepisów techniczno-budowlanych dotyczących dróg publicznych z 2022 r. wymaga, żeby skrajnia chodnika, drogi dla rowerów oraz drogi dla pieszych i rowerów miała co najmniej 2,50 m wysokości (§ 80 ust. 1 pkt 3). Skrajnia to przestrzeń, w której nie może być przeszkód. Tarcza zawieszona nad chodnikiem na wysokości 2,20 m spełnia więc tabelę 1.11, ale może kolidować ze skrajnią chodnika projektowanego według przepisów techniczno-budowlanych. Przy projekcie nowej ulicy bezpieczniej jest ustawić znak obok chodnika albo podnieść go do 2,50 m. Zmniejszenie skrajni wymaga zgody zarządcy drogi i organu zarządzającego ruchem (§ 80 ust. 2 pkt 2).

Znaki nad jezdnią: bramownice, wysięgniki i skrajnia

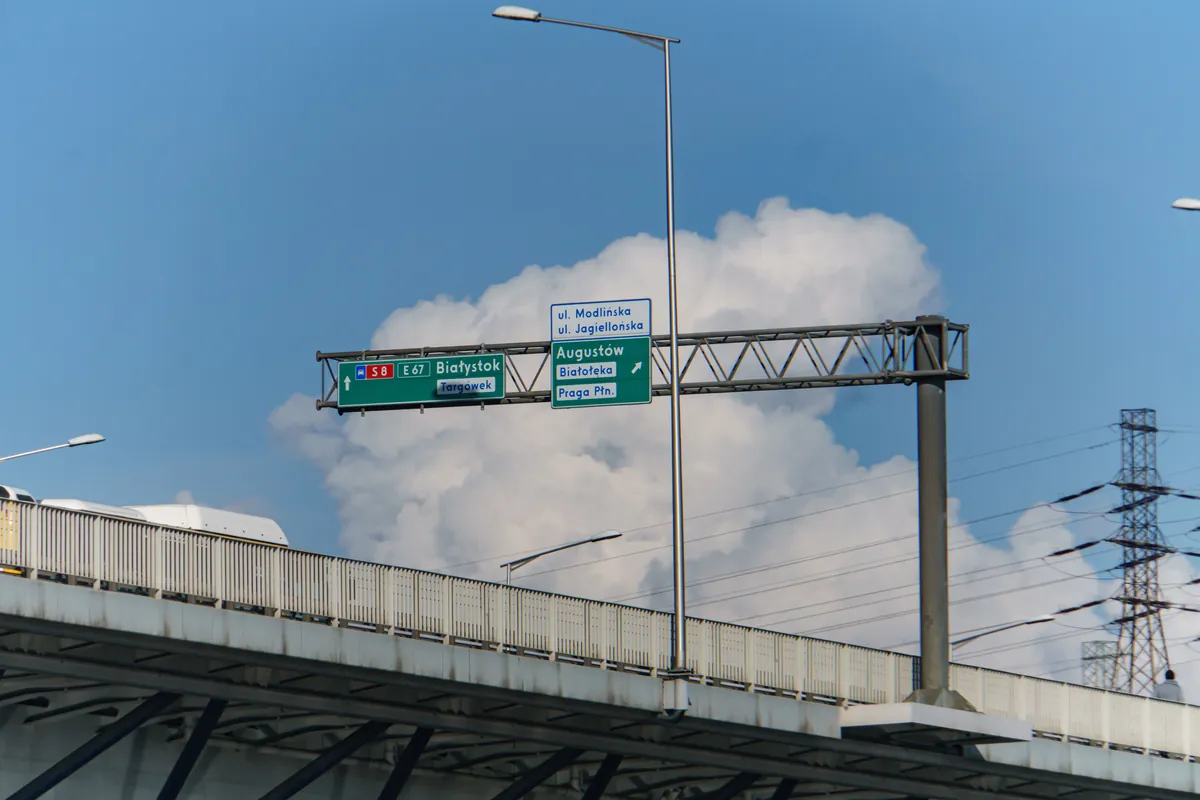

Znak nad jezdnią, zawieszony na bramownicy, wysięgniku albo konstrukcji pod znak o zmiennej treści, wisi co najmniej 5,00 m nad nawierzchnią. Mierzy się to do dolnej krawędzi tablicy, a przy kilku tablicach na jednej bramownicy do najniższej z nich. Rozporządzenie o warunkach technicznych odsyła do tej samej wartości także przy obudowie fotoradaru zawieszonej nad jezdnią (pkt 14.6.2.1 załącznika nr 4 w brzmieniu z 2021 r.).

Wartość 5,00 m zgadza się z przepisami techniczno-budowlanymi dla dróg. Skrajnia jezdni autostrady i drogi ekspresowej ma mieć co najmniej 5,00 m, a skrajnia jezdni dróg klasy GP, G, Z, L i D co najmniej 4,50 m (§ 80 ust. 1 pkt 1 i 2). W trudnych warunkach skrajnię jezdni można obniżyć do 4,20 m za zgodą zarządcy drogi i organu zarządzającego ruchem, a niżej dodatkowo za zgodą komendanta wojewódzkiego Państwowej Straży Pożarnej.

Kiedy obiekt nad drogą jest niższy niż 4,5 m, przed nim stawia się znak B-16 „zakaz wjazdu pojazdów o wysokości ponad … m”. Na tarczy podaje się liczbę o 0,5 m mniejszą od wysokości obiektu, więc największa wartość na znaku to 3,9 m (pkt 3.2.17 załącznika nr 1). Znak trzeba powtórzyć nad jezdnią, na przykład na samym wiadukcie. Takie znaki wiszą na obiekcie o obniżonej skrajni, dlatego nie obowiązuje ich minimum 5,00 m.

Dlaczego niektóre znaki drogowe stoją nisko

Znaki drogowe stojące nisko często są ustawione prawidłowo. Rozporządzenie wprost pozwala na to w kilku przypadkach.

Znaki na wysepkach i słupkach przeszkodowych

Znak C-9 „nakaz jazdy z prawej strony znaku” na początku wysepki bywa zespolony ze słupkiem przeszkodowym U-5b (rys. 2.5.1 lit. b załącznika nr 4). Słupek ma 0,90–1,20 m wysokości (pkt 2.5 załącznika nr 4), a znak na urządzeniu bezpieczeństwa ruchu wisi właśnie na wysokości 0,90–1,20 m. Wyjątkiem są azyle dla pieszych i wysepki w obrębie przejść: tam od 2021 r. ten przedział nie obowiązuje. Stosuje się wtedy ogólne wysokości z tabeli. Na azylu, po którym chodzą piesi, bezpiecznie jest przyjąć 2,20 m, jak dla chodnika.

Słupki G-1, tablice F-14 i duże strzały E-3

Słupki wskaźnikowe G-1 przed przejazdem kolejowo-drogowym zaczynają się 0,50 m nad terenem poza ulicami i 1,00 m na ulicach. Tablice wskaźnikowe F-14a do F-14f, ustawiane przed wyjazdami z autostrad i dróg ekspresowych, mogą stać od 0,50 m. Duży drogowskaz w kształcie strzały E-3 może mieć dolną krawędź już na 0,70 m.

Zapory, tablice prowadzące i lustra

Urządzenia bezpieczeństwa ruchu mają własne wysokości w załączniku nr 4. Zapory drogowe U-20 przy robotach ustawia się tak, by górna krawędź była na 0,9–1,1 m, a znak na zaporze nie może schodzić poniżej jej górnej krawędzi (pkt 11.2). Tablice prowadzące U-3 mają dolną krawędź na 0,9 m nad jezdnią (pkt 2.3), tablice rozdzielające U-4a i U-4b na 0,50 m, a U-4c na 0,25 m (pkt 2.4). Lustro drogowe mocuje się co najmniej 2,0 m nad chodnikiem lub poboczem (pkt 9). Więcej o robotach w tekstach o oznakowaniu robót drogowych i zabezpieczeniu wykopu.

Montaż znaków drogowych: przepisy o konstrukcjach wsporczych

Przepisy o montażu znaków drogowych dotyczą też konstrukcji. Punkt 1.5.2 załącznika nr 1 (w brzmieniu z 2022 r.) wymaga, by znaki mocować na bezpiecznych konstrukcjach wsporczych z trwałych materiałów. Konstrukcje mają spełniać wymagania przepisów o wyrobach budowlanych oraz odpowiedniej normy albo europejskiej lub krajowej oceny technicznej. Z betonu nie wykonuje się tych części konstrukcji, które wystają ponad grunt więcej niż 0,15 m. Wolno wykorzystać słupy telekomunikacyjne, latarnie, słupy trakcyjne, maszty sygnalizatorów, ściany budynków i elementy obiektów inżynierskich.

Na jednym słupku lub wysięgniku można umieścić dwa albo trzy znaki, w układzie pionowym lub poziomym. Ze znakiem A-7 może wisieć tylko jeden znak ostrzegawczy, zakazu, nakazu albo jeden ze znaków D-2, D-6, D-6a, D-6b. Znaki D-1 i A-7 wolno zawiesić wspólnie z sygnalizatorem, a rysunek 1.5.7 lit. i pokazuje je na wysokości min. 2,20 m. Tarczę odchyla się w poziomie o około 5° w kierunku jezdni. Jak wygląda sam montaż krok po kroku i kto go wykonuje, opisujemy w poradniku o montażu znaków drogowych.

Jak dobrać długość słupka

Wysokość słupka do znaku drogowego wynika z dwóch liczb: wymaganej wysokości dolnej krawędzi i wysokości tarcz. Tabela 1.1 podaje wymiary tarcz. Trójkąt ostrzegawczy średni ma bok 900 mm, czyli około 0,78 m wysokości. Znak zakazu lub nakazu średni ma średnicę 800 mm, a kwadratowy znak informacyjny średni 600 mm. Dla znaku A średniego na chodniku górna krawędź tarczy wypada więc na około 2,98 m (2,20 + 0,78). Do tego trzeba doliczyć odstępy między tarczami, tabliczki i część słupka w fundamencie, której rozporządzenie nie określa, bo zależy od systemu mocowania i gruntu.

Znaki pionowe, słupki i konstrukcje do każdego z tych wariantów produkujemy w TIOMAN:

Szersza oferta to konstrukcje drogowe TIOMAN, w tym bramownice i konstrukcje wysięgnikowe pod znaki o zmiennej treści. Orientacyjne koszty tarcz i słupków zebraliśmy w artykule ile kosztuje znak drogowy.

Znak wisi za nisko: kto odpowiada i co zrobić

Za umieszczenie i utrzymanie znaków odpowiada zarząd drogi, na własny koszt (§ 11 rozporządzenia w sprawie szczegółowych warunków zarządzania ruchem na drogach). Ustawa o drogach publicznych zalicza utrzymanie znaków drogowych do obowiązków zarządcy drogi (art. 20 pkt 4). Organ zarządzający ruchem kontroluje prawidłowość zastosowania znaków i ich zgodność z zatwierdzoną organizacją ruchu (§ 3 ust. 1 pkt 7). Lokalizację i wysokość znaków pokazuje projekt organizacji ruchu.

Jeżeli znak na chodniku wisi na wysokości głowy, zmierz odległość do spodu najniższej tarczy lub tabliczki i sprawdź ją w kalkulatorze. Wynik poniżej 2,20 m zgłoś zarządcy drogi z adresem, zdjęciem i pomiarem. Kto jest zarządcą konkretnej ulicy, sprawdzisz według poradnika jak sprawdzić, kto jest zarządcą drogi, a kto fizycznie stawia znaki, wyjaśniamy w tekście kto stawia znaki drogowe. Nie przestawiaj znaku sam. Ustawa o drogach publicznych zabrania samowolnego ustawiania, zmieniania i uszkadzania znaków drogowych (art. 39 ust. 1 pkt 4), a kto samowolnie zmienia położenie znaku, odpowiada z art. 85 § 1 Kodeksu wykroczeń.

Zmiany w przepisach o wysokości znaków (2021–2026)

Tabelę 1.11 zmieniano dwa razy od ogłoszenia tekstu jednolitego w 2019 r.:

• Rozporządzenie z 12 października 2021 r. (Dz.U. 2021 poz. 2066), w mocy od 2 grudnia 2021 r.: wyłączenie wysokości 0,90–1,20 m dla azyli dla pieszych i wysepek przy przejściach, nowy zapis o obudowach fotoradarów nad jezdnią.
• Rozporządzenie z 14 października 2022 r. (Dz.U. 2022 poz. 2377), w mocy od 6 grudnia 2022 r.: wysokość 2,20 m dotyczy znaków na chodniku albo nad chodnikiem, wyjątek dla tablic rozszerzony na F-14a do F-14f z wartością min. 0,50 m, nowe brzmienie zasad o konstrukcjach wsporczych.
• Rozporządzenie z 14 stycznia 2026 r. (Dz.U. 2026 poz. 132), w mocy od 19 lutego 2026 r.: tabeli wysokości nie zmienia. Dodaje między innymi znaki F-23 „środkowy pas wielofunkcyjny” i F-24 „zły kierunek”.
