Bariera U-12a: ogrodzenie segmentowe dla pieszych, przepisy, wymiary i montaż

Bariera U-12a (w wyszukiwarce często „bariera U12a”) to w przepisach ogrodzenie segmentowe: rama z prętami, siatką albo przezroczystą płytą, która oddziela pieszych od jezdni i nie pozwala im przejść przez ulicę w niedozwolonym miejscu. Warunki techniczne wymagają wysokości od 0,80 do 1,20 m i barwy szarej lub żółtej. Niższe segmenty stawia się przy skrzyżowaniach i przejściach dla pieszych, żeby nie zasłaniały pieszych kierowcom.

Co oznacza symbol U-12a w przepisach

Litera U oznacza urządzenie bezpieczeństwa ruchu drogowego. Wzory tych urządzeń zawiera załącznik nr 4 do rozporządzenia Ministra Infrastruktury w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego (tekst jednolity Dz.U. 2019 poz. 2311). Część 5 tego załącznika dotyczy urządzeń zabezpieczających ruch pieszych i rowerzystów. Należą do niej balustrady U-11a, barieroporęcze U-11b, ogrodzenia segmentowe U-12a, ogrodzenia łańcuchowe U-12b i słupki blokujące U-12c.

Rozporządzenie nie używa słów „bariera” ani „barierka”, choć w handlu przyjęły się nazwy bariera drogowa U12a i barierki U12a. „Typ A” to nazwa handlowa jednego wzoru ramy, a nie symbol z przepisów. Ogrodzenie U-12a nie jest drogową barierą ochronną: te należą do części 7 załącznika i mają poziom powstrzymywania według normy EN 1317. Segment z rur zatrzymuje pieszego, a nie samochód. Przegląd urządzeń, które zatrzymują pojazdy, znajdziesz w tekście rodzaje barier drogowych.

Punkt 5.4 nie zmienił się od 2019 roku, a nowelizacja z 2026 roku (Dz.U. 2026 poz. 132) zmieniła w części 5 tylko opis balustrad U-11a. Część 1 w brzmieniu z 2022 roku (Dz.U. 2022 poz. 2377) wymaga zaokrąglenia ostrych krawędzi, z którymi może zetknąć się pieszy, promieniem co najmniej 2,5 mm oraz trwałego oznakowania nazwą lub znakiem towarowym i rokiem produkcji.

Gdzie stosuje się barierę U-12a

Ogrodzenia segmentowe można umieszczać obok jezdni, w chodnikach, na krawędzi pobocza, na pasie dzielącym jezdnie i na wysepkach przystanków tramwajowych, od strony jezdni, żeby odgrodzić torowisko. W praktyce stawia się je tam, gdzie piesi skracają drogę: przy przystankach, wyjściach ze szkół, urzędów i sklepów, wzdłuż parkingów i parków. Segmenty oddzielają też drogę dla rowerów od jezdni.

• Przejścia dla pieszych. Segmenty ustawia się w układzie labiryntu (rys. 5.4.7 załącznika), żeby pieszy nie wbiegł na przejście prosto z chodnika.
• Szkoły i przedszkola. Przed obiektami, do których uczęszczają dzieci, przepis zakazuje ogrodzeń łańcuchowych i dopuszcza segmentowe. Podobne labirynty stosuje się także przed niektórymi obiektami, w których gromadzą się dzieci i młodzież.
• Przejścia przez tory. W ciągu chodnika ogrodzenie tworzy labirynt, więc przed wejściem na tor pieszy musi zmienić kierunek.
• Pas dzielący przy skrzyżowaniu. Ogrodzenie odchyla się tam od krawędzi, żeby poprawić widoczność (rys. 5.4.5).

Załącznik stawia też warunek formalny: zastosowanie ogrodzenia, jego rodzaj i długość odcinka wymaga analizy stanu bezpieczeństwa i warunków ruchu. Ustawienie urządzeń bezpieczeństwa ruchu zmienia organizację ruchu w rozumieniu § 1 ust. 2 rozporządzenia o zarządzaniu ruchem, dlatego na drodze publicznej ogrodzenie wpisuje się do projektu organizacji ruchu. Obowiązek ich stosowania wynika też z przepisów techniczno-budowlanych dla dróg: urządzenia zabezpieczające stosuje się, gdy istnieje wysokie prawdopodobieństwo wtargnięcia pieszego pod pojazd (§ 92 rozporządzenia, Dz.U. 2022 poz. 1518).

Wymiary i kolory bariery U-12a

Barierki oferujemy też w innych kolorach (biało-czerwone, czarno-żółte, dowolny odcień z palety RAL). W organizacji ruchu na drodze publicznej rozporządzenie przewiduje jednak dla U-12a tylko barwę szarą albo żółtą. Wymiary w nazwach produktów, np. 2000×1600 mm, to długość i wysokość całego elementu. W wariantach do betonowania część nóg trafia w fundament, więc wysokość nad chodnikiem trzeba policzyć przy zamówieniu.

Bariera U-12a a U-12b, U-12c i U-11a

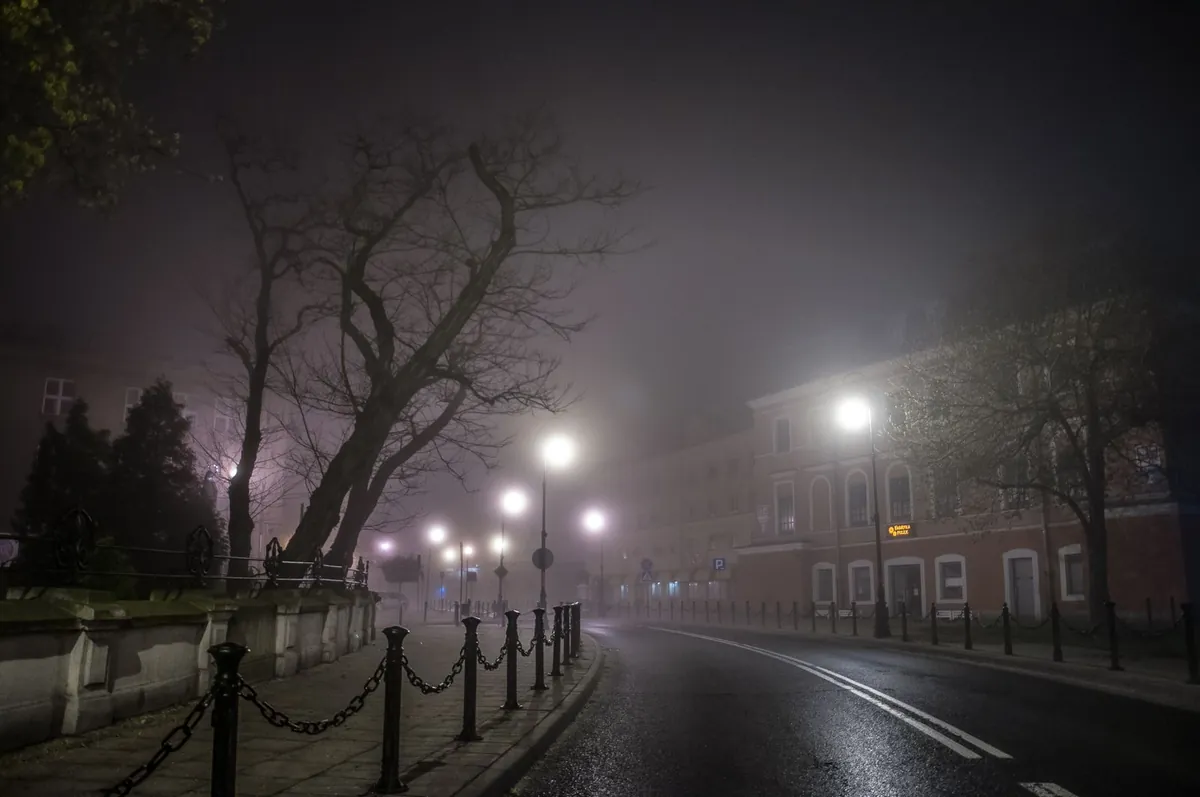

Przy szkole U-12a nie zastąpią łańcuchy, bo przed obiektami dla dzieci ich nie wolno stosować, ani słupki blokujące, które zatrzymują samochody, a nie pieszych (więcej w tekście o słupkach przy drodze). Balustrada U-11a chroni przed upadkiem z wysokości, np. na moście lub schodach, i opisujemy ją osobno w artykule balustrada U11a.

Odmiany bariery U-12a: typ A, szczeblinkowa, olsztyńska

Przepis pozwala na różne wypełnienie ramy, dlatego jedno urządzenie U-12a ma kilka wzorów handlowych. W kategorii bariery U-12a są segmenty w następujących wariantach:

• Typ A to rama z rur stalowych z poziomą poprzeczką. Wersja 2000 mm ma rurę 60,3 mm o ściance 2 mm, ocynk i malowanie proszkowe i jest przeznaczona do betonowania w gruncie. Wersja 1000×1100 mm z rury 48,3 mm mocuje się kołkami do podłoża i ma folię odblaskową.
• Szczeblinkowa ma pionowe szczebliny 26,9×2,0 mm, np. segment 2000×1200 mm przykręcany do nawierzchni. Podobny wzór ma balustrada szczeblinkowa U-11a, ale do ochrony przed upadkiem element musi spełnić pkt 5.2: szczebliny co najwyżej co 0,14 m, dolny element do 0,12 m i wymagana wysokość.
• Siatkowa ma wypełnienie z siatki zgrzewanej.
• Typu olsztyńskiego („typ O”) ma owalne przęsło o wysokości 610 mm i długości 1540 albo 1940 mm, mocowane do słupków z rury 2 cale o wysokości 1650 mm (rozstaw śrub 170 mm). Bariery olsztyńskie betonuje się w gruncie.

Inne wzory, np. typu lubelskiego, porównujemy w tekście bariery chodnikowe.

Jak montuje się barierę U-12a

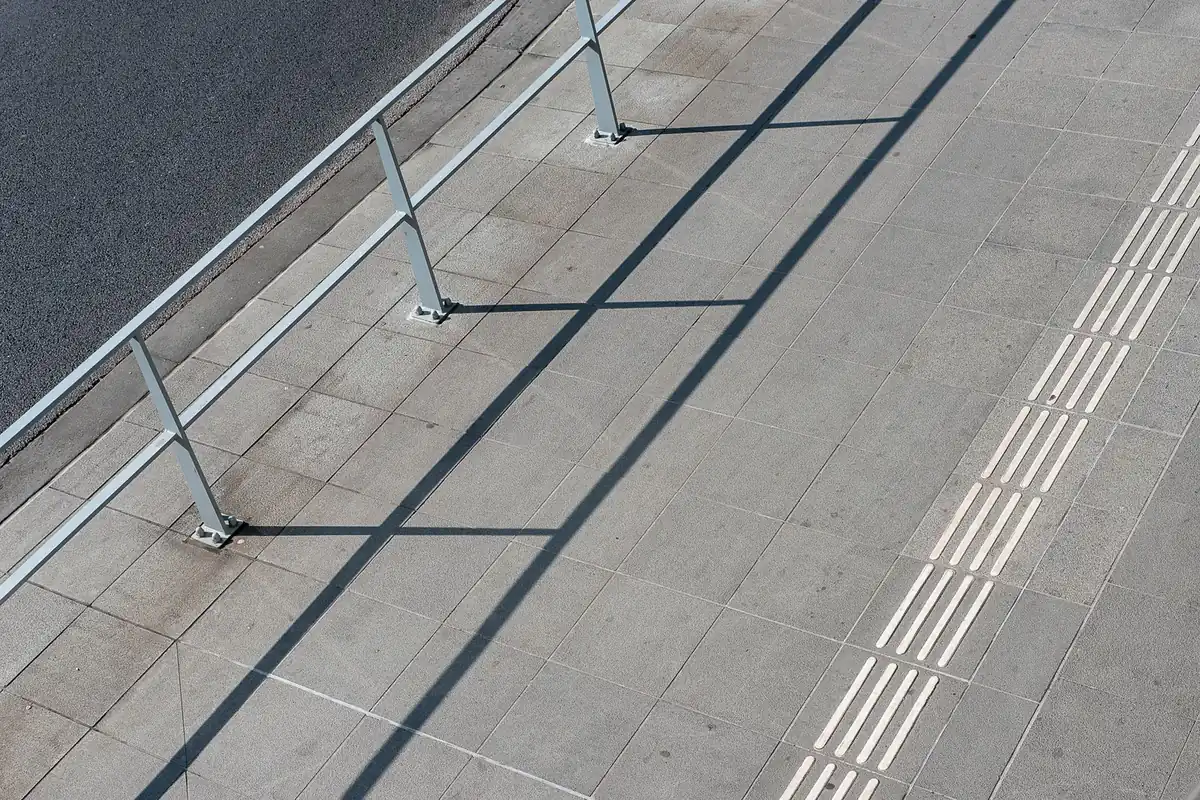

Stosuje się dwa sposoby posadowienia. Betonowanie w gruncie: nogi segmentu albo słupki osadza się w fundamentach, co pasuje do pasa zieleni i pobocza. Kołki montażowe: stopy segmentu przykręca się do betonu lub płyt, bez rozbierania istniejącego chodnika. Segmenty modułowe łączy się śrubami. Przy skrzyżowaniu i przejściu dla pieszych wybierz wysokość bliską 0,80 m, a na pasie dzielącym w obrębie skrzyżowania odchyl ogrodzenie od krawędzi, żeby kierowca widział pieszego.

Kalkulator poniżej dobierze ogrodzenie do miejsca i policzy segmenty.

Dlaczego wygradza się chodniki: dane policji za 2025 rok

Według raportu Komendy Głównej Policji „Wypadki drogowe w Polsce w 2025 roku” piesi spowodowali 803 wypadki, w których zginęły 164 osoby. Ponad połowa tych wypadków to wejście na jezdnię tuż przed jadący pojazd, a co dziesiąty to przejście w miejscu niedozwolonym. Właśnie tym zachowaniom ma zapobiegać ogrodzenie U-12a.

Ogrodzenie ma też skutek prawny. Art. 14 pkt 7 Prawa o ruchu drogowym zabrania przechodzenia przez jezdnię w miejscu, w którym urządzenie zabezpieczające oddziela chodnik od jezdni, bez względu na to, po której stronie jezdni stoi. Taryfikator przewiduje za to 50 zł (lp. 17). Szczegóły opisujemy w tekście o przechodzeniu w miejscu niedozwolonym. Kto samowolnie ustawia lub usuwa urządzenie zabezpieczające, płaci 400 zł (lp. 234, art. 85 § 1 Kodeksu wykroczeń). Więcej o ochronie pieszych: bezpieczne przejścia dla pieszych.

Bariery U-12a i ogrodzenia TIOMAN

Segmenty produkujemy ze stali ocynkowanej i malowanej proszkowo. Cena zależy od liczby segmentów, koloru i sposobu posadowienia.

Wszystkie warianty segmentów zebraliśmy w kategorii ogrodzenia segmentowe typu A, a pozostałe wygrodzenia, ławki i kosze opisujemy w tekście o obiektach małej architektury.
