Rodzaje sygnalizacji świetlnej: sygnalizatory, światła kolizyjne i bezkolizyjne

Rodzaje sygnalizacji świetlnej w Polsce wyznaczają dwa rozporządzenia: o znakach i sygnałach drogowych oraz o warunkach technicznych ich stosowania. Kierowca na co dzień rozróżnia sygnalizację ogólną S-1, na której zielone światło bywa kolizyjne, i kierunkową S-3, której zielona strzałka oznacza przejazd bez kolizji. Do tego dochodzą sygnalizatory dla pieszych, rowerzystów, tramwajów i autobusów, sygnały nad pasami ruchu oraz migające żółte światło ostrzegawcze.

Rodzaje sygnalizacji świetlnej według przepisów

Znaczenie świateł określa rozporządzenie w sprawie znaków i sygnałów drogowych (§ 95–107). Zasady montażu i programowania zawiera załącznik nr 3 do rozporządzenia o warunkach technicznych. Słowo „sygnalizacja” oznacza tam cały zestaw: sterownik, sygnalizatory z konstrukcjami wsporczymi, detektory i przyciski, wyświetlacze, łącza transmisji danych oraz sygnalizatory akustyczne dla pieszych.

Załącznik dzieli sygnalizacje według czterech cech, więc każda ma jednocześnie przeznaczenie, sposób pracy, trwałość i relację z sąsiednimi skrzyżowaniami. To najpełniejsza odpowiedź na pytanie o typy sygnalizacji świetlnej.

Źródło: załącznik nr 3, pkt 5.1. Kierowcy dzielą sygnalizację prościej: na ogólną i kierunkową, kolizyjną i bezkolizyjną, dla pieszych i tramwajową.

Rodzaje sygnalizatorów: od S-1 do S-7, ST i SB

Rozporządzenie o znakach wymienia dziewięć sygnalizatorów dla kierujących i pieszych oraz pięć sygnalizatorów i sygnałów dla autobusów i tramwajów. Każdy ma własny wygląd.

Soczewki 300 mm są standardem dla S-1 i S-3. Mniejsze, 200 mm, warunki techniczne dopuszczają przy S-1 tylko wyjątkowo, na przykład obok jezdni przy prędkości dopuszczalnej do 60 km/h, gdy sygnalizacja nie jest jedyną w miejscowości lub nie jest pierwszą od jej granicy na danej trasie (pkt 3.2.2). Dokładne znaczenie świateł na S-1, S-2 i S-3, w tym zawracanie na zielonej strzałce, opisujemy w osobnym tekście o sygnalizatorach S-1, S-2 i S-3.

Światła kolizyjne i bezkolizyjne: czym się różnią

Podział na światła kolizyjne i bezkolizyjne wynika z tego, czy w czasie Twojego zielonego ktoś inny może legalnie jechać lub iść przez ten sam punkt skrzyżowania. Warunki techniczne nazywają takie pary „strumieniami kolizyjnymi”, czyli strumieniami ruchu, których tory jazdy przecinają się lub łączą, wyznaczając punkt kolizji (załącznik nr 3, pkt 2.1).

Sygnalizacja kolizyjna: zielone na S-1

Sygnalizacja kolizyjna to sytuacja, w której sygnał ogólny daje zielone dwóm strumieniom, które się spotykają. Warunki techniczne pozwalają na to w ściśle opisanych parach (pkt 8.3.2). Strumień sterowany sygnałem ogólnym może jechać równocześnie z kolidującym strumieniem pojazdów tylko z wlotu przeciwległego. Pieszy może mieć zielone razem z pojazdami, które skręcają w lewo lub w prawo z pasa sterowanego sygnałem ogólnym. Dlatego na zielonym świetle kolizyjnym obowiązują zwykłe zasady pierwszeństwa:

• skręcając w lewo, ustępujesz pojazdom jadącym z przeciwka na wprost lub w prawo (art. 25 ust. 1 Prawa o ruchu drogowym),
• skręcając w drogę poprzeczną, ustępujesz pieszym przechodzącym przez jezdnię, w którą wjeżdżasz (art. 26 ust. 2), oraz rowerzystom jadącym na wprost (art. 27 ust. 1a).

Kto komu ustępuje na skrzyżowaniu ze światłami, a kto na skrzyżowaniu bez nich, zebraliśmy w poradniku kto ma pierwszeństwo na skrzyżowaniu.

Sygnalizacja bezkolizyjna: zielona strzałka na S-3

Sygnalizator bezkolizyjny to po prostu sygnalizator kierunkowy. Gdy świeci zielona strzałka, wszyscy, z którymi mógłbyś się spotkać, mają czerwone. Warunki techniczne zaliczają strumień sterowany sygnałem kierunkowym do par o niedopuszczalnym jednoczesnym zezwoleniu na ruch z każdym innym strumieniem kolizyjnym (pkt 8.3.2 lit. a). Nie musisz więc przepuszczać aut z przeciwka ani pieszych na przejściu w drodze, w którą skręcasz. Szczególna ostrożność nadal obowiązuje, bo ktoś może wjechać lub wejść na czerwonym.

Jak rozpoznać światło bezkolizyjne

Strzałka bezkolizyjna pojawia się w sygnalizatorze, którego wszystkie trzy komory mają kształt strzałki: czarna strzałka na czerwonym lub żółtym polu i zielona strzałka na czarnym polu. Myli się ją z zieloną strzałką S-2, która świeci w osobnej, czwartej lub piątej komorze obok czerwonego koła. Strzałka S-2 nie jest bezkolizyjna. Pozwala skręcić dopiero po zatrzymaniu się przed sygnalizatorem i bez utrudniania ruchu innym (§ 96 ust. 3), a niezatrzymanie się oznacza 6 punktów karnych (kod C 05). Warunki techniczne zakazują nadawania strzałki S-2 w czasie sygnału żółtego. Na jednym wlocie sygnał ogólny i kierunkowy mogą występować razem tylko wtedy, gdy sygnał kierunkowy nie wskazuje wyłącznie jazdy na wprost (pkt 4.2.1).

Sygnalizacja świetlna: kolejność i kolory świateł

Sygnały dla kierujących pojazdami i rowerzystów nadaje się w sekwencji podstawowej: czerwony → czerwony i żółty → zielony → żółty → czerwony (załącznik nr 3, pkt 4.2.1). Kolory sygnalizacji świetlnej mają w niej stałe znaczenie:

Czerwone i czerwone z żółtym oznaczają zakaz wjazdu, przy czym drugi sygnał zapowiada zielone. Zielone zezwala na wjazd, ale nie zawsze. Nie wolno wjechać, jeśli utrudniłbyś pieszym lub rowerzystom opuszczenie jezdni albo gdy z powodu korka nie zjedziesz ze skrzyżowania przed końcem zielonego (§ 95 ust. 2). Przed czerwonym zatrzymujesz się przed linią zatrzymania, a gdy jej nie ma, przed sygnalizatorem (§ 99). Linie P-12, P-13 i P-14 opisujemy w artykule o linii warunkowego zatrzymania.

Czasy poszczególnych świateł też są w przepisach. Żółte trwa 3 s, czerwone z żółtym 1 s, a zielone migające dla pieszych i rowerzystów 4 s (pkt 8.2 lit. b). W sygnalizacji stałoczasowej zielone dla pojazdów trwa co najmniej 8 s, dla tramwajów i autobusów linii stałych 7 s. Wyjątkiem jest ruch wahadłowy poza skrzyżowaniem: tam sygnalizator może mieć tylko dwie barwy i sekwencję czerwony → zielony → czerwony (§ 95 ust. 3 rozporządzenia o znakach, załącznik nr 3, pkt 4.2.3 lit. a).

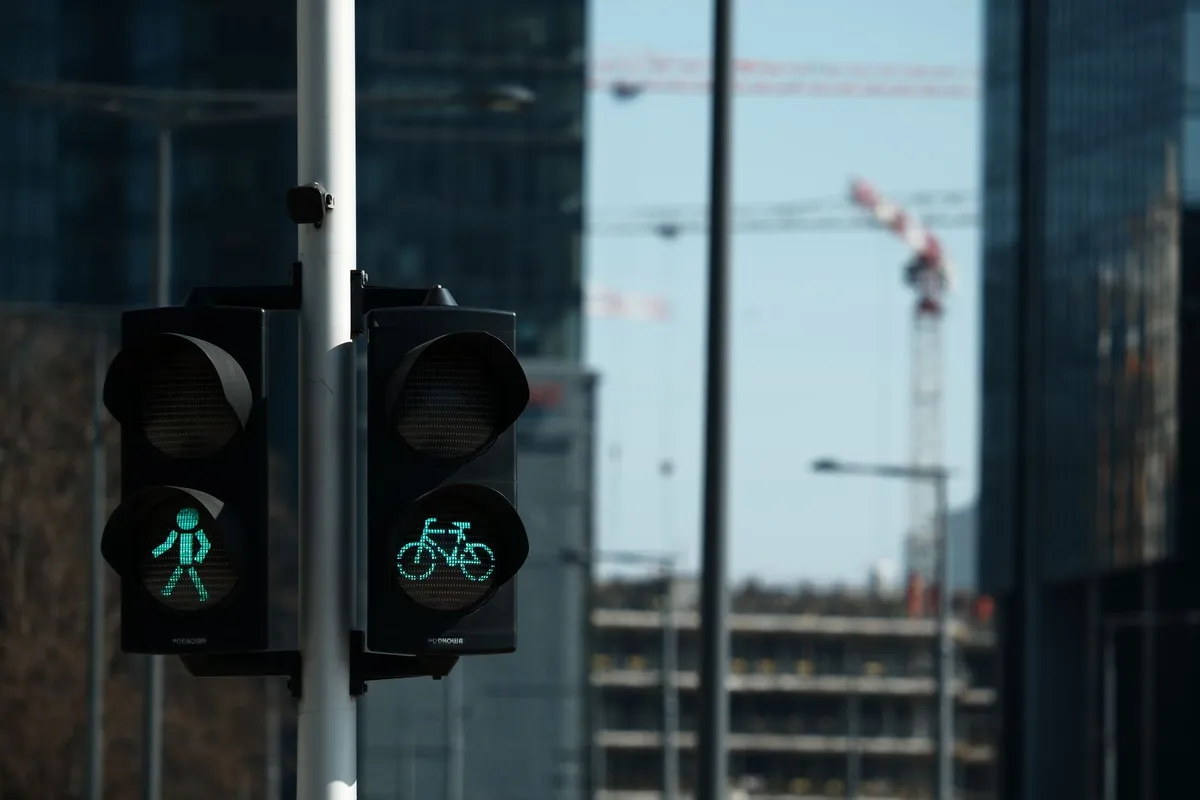

Sygnalizacja świetlna dla pieszych i rowerzystów

Sygnalizacja świetlna dla pieszych działa tylko na wyznaczonych przejściach. Sygnalizator S-5 ma dwie komory i nadaje sygnały w jednej kolejności: czerwony → zielony → zielony migający → czerwony (pkt 4.3). Zielony migający nadal pozwala iść, ale nakazuje jak najszybciej zejść z przejścia, bo zaraz zapali się czerwony (§ 98 ust. 2). Sygnalizator S-6 dla rowerzystów działa tak samo, z symbolem roweru zamiast pieszego. On też ma dwie komory, bez sygnału żółtego.

Długość zielonego dla pieszych liczy się od szerokości przejścia. W sygnalizacji stałoczasowej powinna dać 100% czasu przejścia przy prędkości 1,4 m/s, a przy przejściach używanych przez osoby z niepełnosprawnością ruchową 1,0 m/s. Dla rowerzystów przyjmuje się 4,2 m/s. W uzasadnionych sytuacjach dopuszcza się skrócenie do 75% czasu przejścia, nie mniej jednak niż 4 s zielonego stałego i 4 s migającego (pkt 8.2 lit. c).

Przy przejściach w pobliżu ośrodków dla osób niepełnosprawnych sygnalizacja dźwiękowa lub wibracyjna jest obowiązkowa (pkt 4.3). Przycisk dla pieszych montuje się na wysokości 1,2–1,35 m na maszcie sygnalizacji, a na osobnym słupku nie niżej niż 1,5 m (pkt 3.3.5.1). Inne sposoby poprawy bezpieczeństwa przejść opisujemy w tekstach o bezpiecznych przejściach dla pieszych i o doświetleniu przejścia.

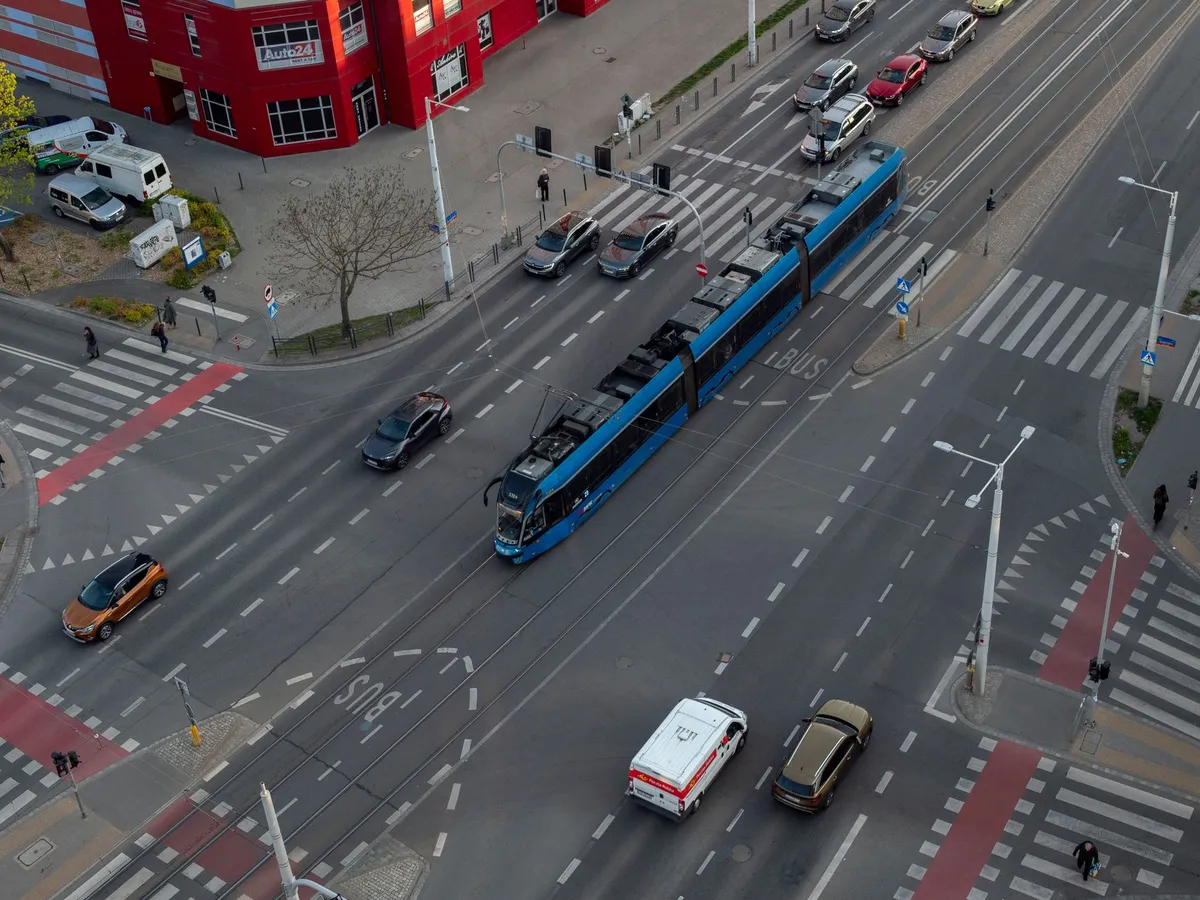

Sygnalizacja tramwajowa i autobusowa

Sygnały dla kierujących tramwajami są białe (§ 103). Sygnalizacja tramwajowa ST ma dwie komory. Kreska pozioma oznacza zakaz wjazdu, kreska pionowa zezwolenie, a migająca kreska pionowa oznacza zakaz wjazdu, chyba że tramwaju nie da się zatrzymać bez gwałtownego hamowania, podobnie jak żółte światło dla aut (§ 104). Sygnalizatory kierunkowe STK i STT dotyczą tramwajów jadących we wskazanym kierunku, a ich sygnał zezwalający oznacza przejazd bez kolizji z innymi kierunkami (§ 106 ust. 3). Autobusy na wydzielonych pasach mają podobny sygnalizator SB z tabliczką BUS. Zamiast migającej kreski pokazuje on dwie kropki (§ 102).

Gdy tory przecinają jezdnię w obrębie skrzyżowania, sygnalizacja tramwajowa musi być włączona w sygnalizację dla pojazdów i pieszych (pkt 5.2.12). Na przecięciach drogi z torami poza skrzyżowaniem stosuje się też sygnalizację wzbudzaną przez tramwaj. Kierowcy widzą przy niej dwukomorowy sygnalizator w sekwencji: żółty migający → żółty stały → czerwony → żółty migający. W nocy, gdy tramwaje nie kursują, sygnalizator może być zgaszony (pkt 4.2.3 lit. c). O pierwszeństwie tramwaju poza sygnalizacją piszemy w tekście czy tramwaj ma zawsze pierwszeństwo.

Jak działa sygnalizacja świetlna: stałoczasowa, akomodacyjna, wzbudzana

Sposób pracy sygnalizacji wynika z programu, który realizuje sterownik. Warunki techniczne wyróżniają trzy rozwiązania (pkt 5.3):

• Cykliczna stałoczasowa ma stałą długość cyklu oraz niezmienne długości i kolejność faz. Może mieć kilka programów przełączanych według harmonogramu, np. inny w szczycie i inny w nocy.
• Cykliczna zmiennoczasowa, czyli akomodacyjna zachowuje kolejność faz, ale ich długość zmienia się od 5 do n sekund zależnie od ruchu wykrytego przez detektory.
• Acykliczna układa fazy na bieżąco i może je pomijać. Jej odmianą jest sygnalizacja wzbudzana: w stanie ustalonym miga żółte, wszyscy mają czerwone albo zielone mają wybrane, niekolidujące ze sobą kierunki, a po zgłoszeniu pieszego lub pojazdu sterownik przechodzi do stanu wzbudzenia.

Wybór nie jest obojętny. Według warunków technicznych koszty sygnalizacji stałoczasowej istotnie rosną w przypadku jej działania przy małym natężeniu ruchu, bo kierowcy tracą czas, a dyscyplina spada. Dlatego zaleca się jak najszersze stosowanie sygnalizacji akomodacyjnej lub zależnej od ruchu (pkt 6.1). W sygnalizacji akomodacyjnej i acyklicznej strumień nie może dostać zielonego krótszego niż 5 s.

Zielona fala i wyświetlacz z odliczaniem czasu

Zielona fala to w przepisach sygnalizacja skoordynowana: kolejne skrzyżowania zapalają zielone z ustalonym przesunięciem fazowym, czyli offsetem (pkt 5.5.2). Zalecaną prędkość może pokazywać wyświetlacz z białymi cyframi. Taki sygnał oznacza wjazd na odcinek jezdni, na którym zaleca się jazdę z prędkością wyrażoną w kilometrach na godzinę (§ 101).

Sygnalizacja z odliczaniem czasu korzysta z wyświetlacza czasu. Warunki techniczne pozwalają go stosować tylko z sygnalizacją stałoczasową. Odlicza od 99 do 1 s cyframi wysokimi na co najmniej 210 mm, w kolorze nadawanego sygnału. Może zgasnąć najwcześniej 5 s przed końcem sygnału, a przy awarii musi wyłączyć się w ciągu 0,3 s (pkt 3.3.3.2). Licznika nie spotkasz więc na skrzyżowaniu z akomodacją, gdzie długości faz nie są znane z góry.

Czujniki na sygnalizacji świetlnej: pętle, radary, przyciski

Czujniki na sygnalizacji świetlnej warunki techniczne nazywają detektorami. Dzielą się na ręczne, czyli przyciski dla pieszych, i samoczynne: indukcyjne, magnetyczne, podczerwone, mikrofalowe, radarowe, laserowe, akustyczne, wideo i inne. Pętle indukcyjne są wbudowane w nawierzchnię i muszą dać się wyregulować od wykrywania roweru do samochodu, także w pobliżu szyn tramwajowych. Wszystkie detektory pojazdów muszą działać wiarygodnie w zakresie prędkości od 0 do co najmniej 150 km/h (pkt 3.3.4).

Do czego służą kamery nad sygnalizacją świetlną

Kamery na sygnalizacji świetlnej mogą pełnić dwie różne funkcje. Pierwsza to detektor wideo: kamera obserwuje wlot i zgłasza sterownikowi, że czekają auta, więc sygnalizacja akomodacyjna wydłuża lub skraca zielone. Druga to stacjonarne urządzenie rejestrujące wjazd na czerwonym. Ujawnianie niestosowania się do sygnałów świetlnych za pomocą takich urządzeń w pasie drogowym dróg publicznych należy do Inspekcji Transportu Drogowego (art. 129g ust. 1 Prawa o ruchu drogowym). Znak D-51 „automatyczna kontrola prędkości” uprzedza wyłącznie o kontroli prędkości, nie o rejestracji przejazdu na czerwonym.

Migające żółte światło i wyłączona sygnalizacja

Migające żółte światło ostrzega o występującym niebezpieczeństwie lub utrudnieniu ruchu oraz nakazuje zachowanie szczególnej ostrożności (§ 98 ust. 6). Pierwszeństwo wyznaczają wtedy znaki, a gdy ich brak, zasady ogólne, jak na skrzyżowaniu równorzędnym. Działająca sygnalizacja ma przy tym pierwszeństwo przed znakami regulującymi pierwszeństwo przejazdu (art. 5 ust. 3), a polecenia policjanta mają pierwszeństwo przed sygnalizacją (art. 5 ust. 2).

Mało kto wie, że włączenie świateł po nocnym miganiu ma ustaloną procedurę. Najpierw co najmniej 180 s żółtego migającego, potem 5 s żółtego ciągłego, następnie czerwone dla wszystkich, nie krócej niż 5 s, a dopiero później zielone dla drogi podporządkowanej (pkt 8.1, program startowy). W razie awarii sterownik ma od razu przejść na żółte migające. W takich sytuacjach sygnalizację mogą sterować ręcznie policja oraz zarząd drogi lub upoważniona przez niego jednostka (§ 10 ust. 4 rozporządzenia o zarządzaniu ruchem). Awarię zgłaszasz zarządcy drogi, a jak go ustalić, opisujemy w poradniku o zgłaszaniu awarii oświetlenia ulicznego i sygnalizacji.

Mandat, punkty karne i statystyki wypadków

Kwoty pochodzą z taryfikatora w brzmieniu od 1 stycznia 2022 roku, a punkty z rozporządzenia MSWiA z 29 maja 2026 r. w sprawie ewidencji kierujących, obowiązującego od 3 czerwca 2026 r. Od marca 2026 roku obowiązuje też nowelizacja Prawa o ruchu drogowym z 17 października 2025 r. (Dz.U. 2025 poz. 1676). Według nowego brzmienia art. 135 ust. 1 pkt 1 lit. d policjant zatrzymuje prawo jazdy kierowcy w okresie próbnym, jeśli prawomocnie stwierdzono, że popełnił on w tym okresie trzy wykroczenia z wymienionej tam listy. Na liście jest m.in. niestosowanie się do sygnałów świetlnych zakazujących wjazdu za sygnalizator.

Raport Komendy Głównej Policji „Wypadki drogowe w Polsce w 2025 roku” pokazuje skalę problemu. Wjazd na czerwonym nie należy do najczęstszych przyczyn wypadków, ale jego skutki bywają poważne.

Niestosowanie się do sygnalizacji odpowiadało za 1,7% wypadków spowodowanych przez kierujących. U pieszych wejście na czerwonym to 10,6% wypadków z ich winy, czwarta przyczyna po nieostrożnym wejściu przed jadący pojazd, wejściu zza przeszkody i przechodzeniu w miejscu niedozwolonym.

Sygnalizacja świetlna w praktyce zarządcy drogi

Warunki techniczne każą zacząć od pytania, czy sygnalizacja jest potrzebna. Jej celem nadrzędnym ma być poprawa bezpieczeństwa, a analiza obejmuje też inne środki organizacji ruchu, przebudowę skrzyżowania i bilans kosztów. Wśród kosztów przepisy wymieniają wprost wzrost ryzyka najechań przód-tył (pkt 6.1).

Projekt organizacji ruchu z sygnalizacją musi zawierać program sygnalizacji i obliczenia przepustowości (§ 5 ust. 1 pkt 3 rozporządzenia o zarządzaniu ruchem). Sygnalizację na co dzień utrzymuje na swój koszt zarząd drogi, a urządzenia przy robotach drogowych ustawia i utrzymuje jednostka prowadząca prace (§ 11 pkt 2). Wykonawca, który zwęża jezdnię do jednego pasa, sięga więc po sygnalizację tymczasową lub przenośną dla ruchu wahadłowego. Jak przygotować dokumentację, piszemy w artykule o projekcie organizacji ruchu, a jak oznakować miejsce robót, w tekście o zabezpieczeniu wykopu.

W ofercie TIOMAN znajdziesz urządzenia do sygnalizacji tymczasowej i ostrzegawczej oraz aktywne oznakowanie przejść:

Pełny wybór urządzeń świetlnych znajdziesz w kategorii znaki aktywne i elektronika drogowa, a znaki zmiennej treści VMS i ich integrację w dziale systemy zarządzania ruchem. W sprawie doboru urządzeń skontaktuj się z naszymi doradcami.
